Budowa łódki zanętowej ze sklejki wodoodpornej
Reklama

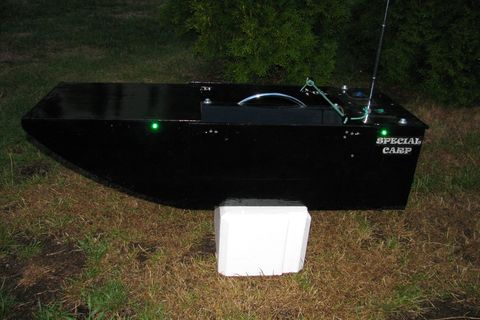

Budowa łodzi zanętowej ze sklejki wodoodpornej o grubości 4 mm
Od zakończenia budowy mojej łodzi minęło już trochę czasu, ale wreszcie wygospodarowałem trochę czasu i postanowiłem opisać jej budowę.
Budując łódź wzorowałem się na radach, spostrzeżeniach oraz wykonanych już łodziach innych użytkowników forum narybki.net. I tak zebrawszy niezbędne materiały rozpocząłem w kwietniu 2010r budowę mojej łodzi. Trochę to trwało, ale mając pomocnika w postaci rocznego "bobaska" nie dało się niektórych prac wykonać szybko i jednocześnie poprawnie.
Ale i tak jestem zadowolony z tego, że pomimo tak dużych problemów dobrnąłem do końca z budową łodzi. Oczywiście nie obyło się bez problemów. Największy problem okazał się ze szpachlowaniem a raczej z panującymi warunkami w jakich przyszło mi to robić. Otóż jak się okazało piwnica w bloku nie jest zbyt dobrym miejscem do tego typu prac, ponieważ panująca wilgoć powodowała nierównomierne schnięcie a także nawet miejscowe niewyschnięcie. Ale, że łódka nie idzie na wystawę a ma mi służyć do
konkretnego celu więc pogodziłem się z jej nie do końca takim wyglądem jaki bym chciał żeby miała - najważniejsze żeby pełniła swoją rolę poprawnie a wtedy będę bardzo zadowolony :)
Elektronika jaką zastosowałem to:
- 2 akumulatory żelowe 6V 7ah
- silnik z kompresorka samochodowego - obecnie jako rezerwowy, podstawowy napęd łodzi to silnik Makita a kolejny zapasowy silnik to od kompresorka samochodowego silnik Johnson
- regulator dwukierunkowy od Pana A. Bodziocha (osobom zainteresowanym mogę podać kontakt)
- 3 serwa Hitec HS322HD
Podzespoły:
- wał z kielichem M4 MP-Jet
- śruba Profil Service X32.5mm
- ster duży MP-Jet
Sterowanie odbywa się za pomocą aparatury Hitec Laser 4 - odległość jaką udało mi się uzyskać to 150 metrów ale łódka gołym okiem nie była już widoczna.
Więcej informacji tutaj czyli budowa krok po kroku:
Cześć,powiedz mi ile cie wykosztowała budowa tej łódki
Micste, to ładny artykuł i powinieneś to umieścić jako wpis- swój artykuł (mój profil -dodaj wpis), tym bardziej że masz już bloga a żadnych wpisów.
No i mogę pogratulować, bo łódka naprawdę ładna i powiem że jak zobaczył bym samą fotkę to pomyślał bym że to ze sklepu.
Poprostu profesja, tyle że szpachla mogła ci nie równomiernie wiązać, ponieważ nie równomiernie wymieszałeś składniki.
Jak założysz artykuł, to piątki się posypią.
CześćGratuluję pomysłu, wykonania i wytrwałości :-)Janusz JKarp
Zajefajne opisz koszta znajomy kupił 2 700 zł
Zajefajne opisz koszta znajomy kupił 2 700 zł ostry pomarańcz daleko widać
Witam kolegę majsterkowicza :) Ja w zeszłą zimę robiłem łódeczkę :) i o dziwo pływa :) Moja jest zrobiona na bazie katamaranu więc do napędzania służą 2 silniczki od tylnej wycieraczki z daewoo tico. Mechanizm wysypywania zanęty jest zrobiony na bazie wywrotki (łatwiejsze wywożenie żywca) napędzanej silniczkiem od elektrycznego fotela. Cały kadłub jest wykonany z żywicy polimerowej i pomalowany farbą na bazie żywicy epoksydowej. Wszystko działa na mikro stycznikach. Serwa załączają wybrane silniki do przodu lub tyłu. Sterowanie łodzią odbywa się za pomocą silników:
2 do przodu - płynie do przodu,
1 do przodu - powolny skręt,
1 do przodu, 1 do tyłu - zawracanie w miejscu,
2 do tyłu - wsteczny
Całość zasilana jest 2 akumulatorkami 12V 7ah - czas ciągłego pływania ponad 2h. Sterowanie na 40MHz Zasięg przetestowany to około 200m.
Wały i śruby napędowe wykonane z pręta ze stali nierdzewnej zabezpieczonego 2 simeringami i zakończonego śrubą wykonaną z wentylatora komputerowego. Prędkość pływania to około metra do 1,5 na sekundę więc w przybliżeniu jest to prędkość spacerowa. Śruby ukryte w kanałach z rynny plastikowej o średnicy ok 12 cm w celu zabezpieczenia przed zaplątaniem żyłki lub innych śmieci w śruby.
Muszę jeszcze w wolnej chwili dorobić wielokolorowe oświetlenie coby poprawić widoczność w nocy.
Pozdrawiam i miłego majsterkowania :)
Jak u kolegi wyszło to kosztowo?
Mnie moja wyniosła około 450 PLN + potencjalny koszt oświetlenia czyli max 50 zeta.
POZDROWIONKA
Mnie kosztowo wyszło troszkę więcej bo około 900zł w tym aparatura.
Ta cena jest bez pudełka i torby transportowej, które wyszły mnie dodatkowo 150 zł :( ale przynajmniej łódka jest bezpieczna podczas transportu !!
Cena może i wysoka ale wszystkie materiały które użyłem do budowy łodzi musiałem kupić gdyż nic nie posiadałem w domu :(
Pozdrawiam
To ja kupowałem 95% :) Torby nie robiłem ponieważ śruby mam osłonięte i nie bardzo ma się co popsuć w samochodzie w czasie transportu. Posiadałem pręty na wały i wiatraczki na śruby. Ale w warunkach w jakich Ty robiłeś jeśli robił byś z żywicy to sąsiedzi by Cię wyklęli :) Aparaturę wraz z serwami kupiłem na allegro i kosztowała mnie niespełna 150 PLN. 5 litrów żywicy + mata to było koło 100 PLN + aku 2x30 PLN, silniczki na szrocie po 3x30PLN styczniki i pianka do okien do wypełnienia w celu zabezpieczenia przed zbędnym przemieszczaniem wewnątrz kadłubów.
POZDRO
WitajMoże jakieś rysuneczki itd tej łudeczki masz?darek
dar-ek co rozumiesz przez rysunki?
Jeśli chodzi ci o jakieś schematy to nie posiadam :)
Planów długopisem czy ołówkiem też nie robiłem :)
Mam zdjęcia w domu więc postaram się wieczorkiem lub jutro coś zamieścić :)
dokładnie właśnie jakieś bilższe szegółki żeby się można było przyjżeć. może na wiad priw.Pozdrawiamdarek
WitajMoże jakieś rysuneczki itd tej łudeczki masz?darek
coś powinienem mieć - a więcej fotek na stronie: http://www.hobbywedkarstwo.dbv.pl/viewpage.php?page_id=33
dokładnie właśnie jakieś bilższe szegółki żeby się można było przyjżeć. może na wiad priw.Pozdrawiamdarek
pare fotek z prac nad moją miniaturką zamieściłem w galerii.
POZDRAWIAM
WitajDzięki fotki pomogły w zorientowaniu mi się w konstrukcji. Dzięki.p.s.Jak możesz to prześlij na pryw. wiad. namiary na osobę co nadajniki montuje chciałbym się dopytać co i jak.Pozdrawiamdzięki darek :)
Niema sprawy ewentualne pytanka ślij na PRIV to postaram się odpowiedzieć. Robiłem ją od A-Z więc pewnie coś pamiętam :) Teraz zastanawiam się nad mniejszym troszkę rozmiarem ale rozwiązania sprawdzone więc nie ulegną zmianie :)
POZDRO
zapraszam do pełnego opisu tej łodzi - wraz z filmikami z wodowania
www.hobbywedkarstwo.dbv.pl
w dziale ZRÓB TO SAM
