Plany budowy łódki

http://boatsdesign.com/index.php?file=kop8.php

http://www.juvenia.2ap.pl/warsztat.htm

http://www.salmoboats.com/stich_and_glue.html

Albo podręczniki.

Sam zbuduj łódź - Mieczysław Pluciński, S. Workert

Trochę późno kolega do tego się zabiera jak chce ewentualnie w tym sezonie popływać...

Osobie wprawionej co już robiła takie łodzie to nie problem, jednak amatorowi to....

Takie rzeczy warto zaczynać już jesienią na następny sezon...

No ale w pełni rozumiem- pierwsze powiewy wiosny.

I nie mniej powodzenia, bo może nie będziesz należeć do statystycznej 99% grupy co próbowali zacząć, lub 0,5% co zaczęła, a nie skończyła ;-)

edit - podwójny post

Trochę późno kolega do tego się zabiera jak chce ewentualnie w tym sezonie popływać...

Osobie wprawionej co już robiła takie łodzie to nie problem, jednak amatorowi to....

Takie rzeczy warto zaczynać już jesienią na następny sezon...

No ale w pełni rozumiem- pierwsze powiewy wiosny.

I nie mniej powodzenia, bo może nie będziesz należeć do statystycznej 99% grupy co próbowali zacząć, lub 0,5% co zaczęła, a nie skończyła ;-)

Witam , nie jest tak źle przy budowie takiej  łodzi jak ma się jakieś pojęcie , Ja osobiście zrobiłem sobie dwie łodzie , jedna miała 3, 50m , druga 4, 40 . Co do pierwszej to miałem wszystkie deski z frezem wyciętym w połowie grubości deski i  na jeden centymetr w deskę , wszędzie  na łączeniach dawany silikon . Podłoga była gotowa , wycięty kształt , na brzegach przykręcone łaty , strugiem mechanicznym wyrobiony skos jak burta ma iść no i czas zacząć skręcać burty , pawęż przykręcona no i dalej silikon , wkręt ,  silikon , wkręt , dziób aby się nie siłować miałem  przyszykowane dwie długie śruby , dwie grubsze deski i powoli skręcałem aż burty doszły do denka , na dziob miałem przyszykowany zrobiony już wcześniej element dziobowy z jednolitej grubej deski , wystarczyło tylko ściągnąć do kupy i już prawie gotowe , aha w miejscu gdzie łódka zaczynała się zwężać wstawiłem wcześniej przyszykowane  deski dłuższe o 20 cm jak pawęż , powiem szczerze że jak na amatora to nawet mi to nie źle wyszło . Łódka miała w dnie patrząc od pawęży 90 cm w najszerszym miejscu 110 cm i w dziobie 25 cm , dno było płaskie co dawało że łódka była stabilna , przed skręceniem dna i burt wyparłem o sufit dno łodzi a część  dziobową podniosłem o 10 cm wyżej , pozostała konserwacja , środek zakupiłem w składzie budowlanym jak pamiętam to jakiś był IZOHAN , coś tam coś tam . Najważniejsze to jest to abyś zaprojektował sobie , jaką chcesz mieć tą łódkę , przyszykować cały materiał a skręcenie to jest tylko kwestią dwóch tygodni . Przy drugiej łódce zrobiłem podłogę w kształt v i była trochę węższa i to był błąd moim zdaniem , bo nie była już tak stabilna . To tak miej więcej wyglądało , powodzenia

No to bynajmniej wiem ze płaskodenna może spokojnie być. Łódka docelowo ma być zbudowana z sklejki ewentualnie w zależności ile zaśpiewają to z Aluminium. Pomyślimy zobaczymy Najważniejsze by był dobry plan. I koszt budowy w rozsądnej cenie za materiał i robocizne. Może w końcu coś zbuduje jak mam czas na to :)

Witam , patrząc na ceny łodzi z alu to są drogie , kiedyś cosiko słyszałem że spawanie alu jest drogie , podejrzewam że z sklejki wyjdzie o wiele taniej i sklejka jest łatwa w obróbce . Z kolegą którym wędkuje kombinujemy zrobić sobie taką pychówkę z sklejki nie mniejszą jak 5,5 m z tym że sklejka ma mieć nie więcej jak 0,5cm i dodatkowo obłożyć matą szklaną i żywice , co z tego będzie to czas pokarze

Łódka ze sklejki o wymiarach 4,5m długości i 1,5m szerokości to koszt ok. 2tyś zł jak zrobisz sam to wyjdzie sporo taniej.Mam jedną ze sklejki 0,8 na dnie i rufie, a 0,6 na burtach. Dokładnego planu nie mam, ale patrząc na efekt finalny nic w tym trudnego jeśli ma się niezbędne narzędzia. Podstawą jest dębowa rama. Grunt to dobrze zabezpieczona łajba. Na dziób proponowałbym dać metalową blachę która przyjmie na siebie ewentualne zderzenie z jakąś boją czy kłodą - szkoda żeby miała się obdrapać/uszkodzić sklejka. Łączenie burt z dnem zabezpieczyłem matą z zapasem po 10cm.Łódź kupiłem gotową, ale trochę ją przerobiłem - wkleiłem na rufę deskę 4cm pod pawęż, bo pierwotnie była pod elektryka, teraz pociągnie spalinówkę 6 koni. Łączenie burt z dnem zabezpieczyłem matą z zapasem po 10cm.
Łódź płaskodenna z kilem... na wiosłach szybciej niż na niejednym elektryku :)

jestem ciekawy jak to liczysz, skoro sama sklejka wodoodporna marine to na taka wielkość jest ponad 1000zł

jestem ciekawy jak to liczysz, skoro sama sklejka wodoodporna marine to na taka wielkość jest ponad 1000zł

Dobre pytanie , no to Ja już bym wolał zrobić z desek , jeszcze taniej , tylko trochę waga mnie przeraża , Marcin chce pływaćna trzech wodach , tak po każdym wędkowaniu wyciągaj taki ciężar , to jest minus tej sprawyTu można trochę poczytaćhttp://szkutnikamator.pl/index.php/salmo-15-r-od-wiosowa-wdkarska-do-samodzielnej-budowy/136-salmo-15-r-od-wiosowa-wdkarska-do-samodzielnej-budowy

Jeśli producent Was zniechęca do zrobienia łódki to ma w tym swój cel,

na pewno chce wam wcisnąć swoją.

Jeśli materiał jest za drogi trzeba pomyśleć o tańszym, zrobić z czego

innego zamiast sklejki wodo odpornej dać płytę wodoodporną OSB,

wtedy materiał będzie kosztował 200 zł.

Dobrze zrobiona łódka z takiej płyty wytrzymuje około 10 lat na wodzie.

Poszukajcie w internecie piszą o takich.

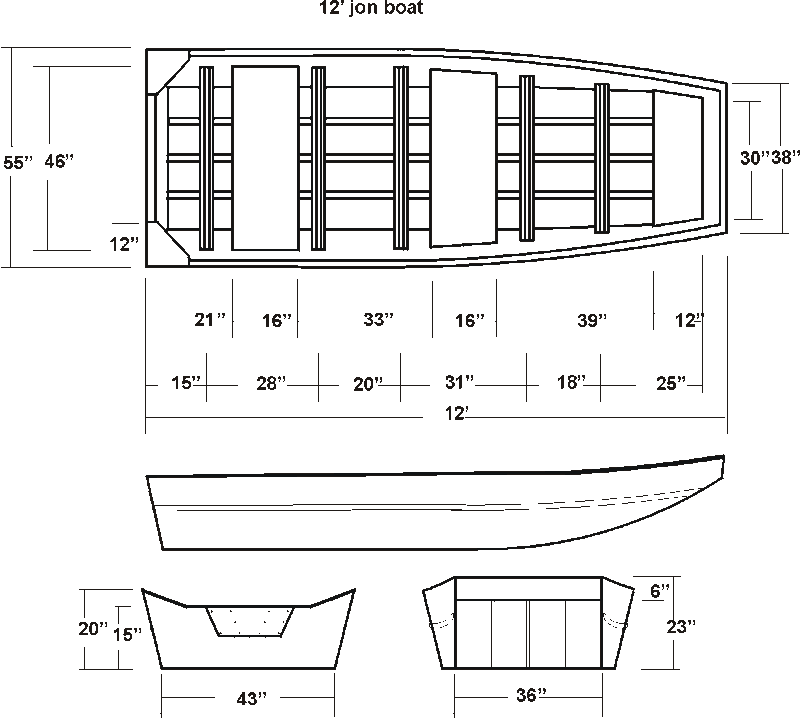

Oto prosty plan prostej łódki, wymiary są podane w stopach i calach, ale łatwo to można przeliczyć.

Bardzo dobra zaleta tego planu jest, że dowolnie możesz modyfikować wymiary takiej łódki, wydłużyć, skrócić, poszerzyć dopasować do wymiarów materiałów itd.

Łódkę można zrobić z różnych materiałów płyt z laminatu, ze sklejka, z płyt OSB-4 (wodoodpornych) np. metodą szycia.

Z blachy stalowej, lub aluminiowej itd. to prosta konstrukcja i prosta budowa.

I skrócony plan budowy  https://www.youtube.com/watch?v=GEZs_QBufzg

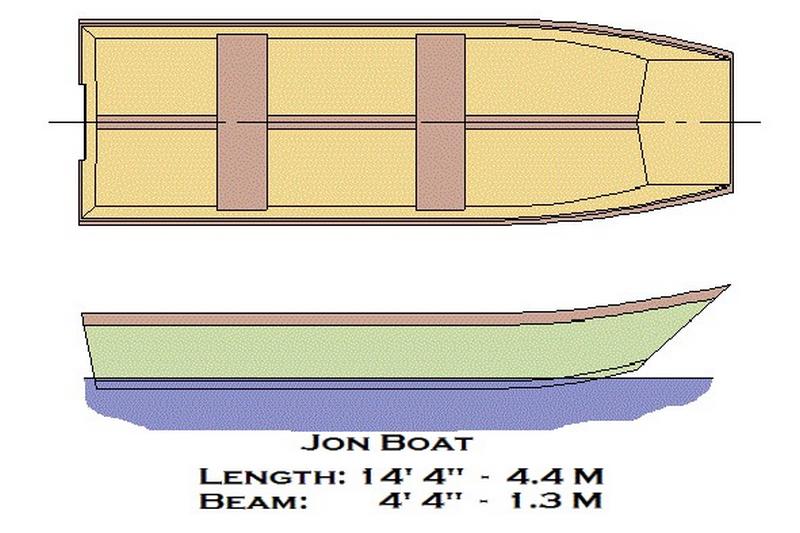

Jeszcze jeden prosty rysunek.

Mam kilka zdjęć z budowy takiej łódki, będę je systematycznie wstawiał.

Brak jest konkretnych planów, przypuszczam jednak, że większość sobie

poradzi bez tych szczegółowych planów.

Do zdjęć postaram się dodawać konkretne uwagi.

Przygotowania do budowy łódki zaczynamy od analizy projektu,

przystosowania go do naszych potrzeb.

Następnie zastanawiamy się, z jakiego materiału zrobimy łódkę,

(blacha, sklejka, inne) obliczamy ilość materiału potrzebnego do

naszej łódki.

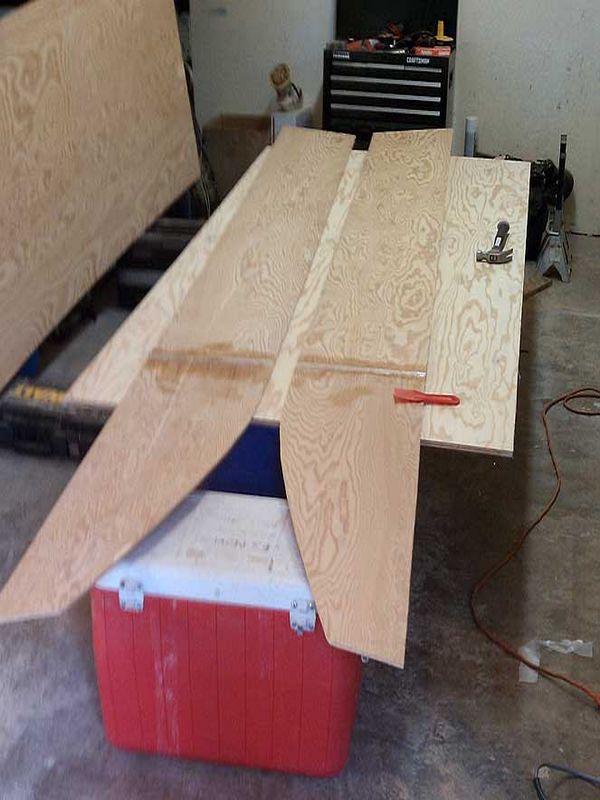

Jeśli sklejkę lub płytę OSB-4 będziemy kupować w hurtowni gdzie

jest możliwość wstępnego pocięcia na wymiar podajemy wymiary

dna, burt itp., taka operacja jest tania a nowoczesne maszyny

zrobią to dokładniej jak my.

Łuki i mniejsze kawałki docinamy na miejscu np. w garażu.

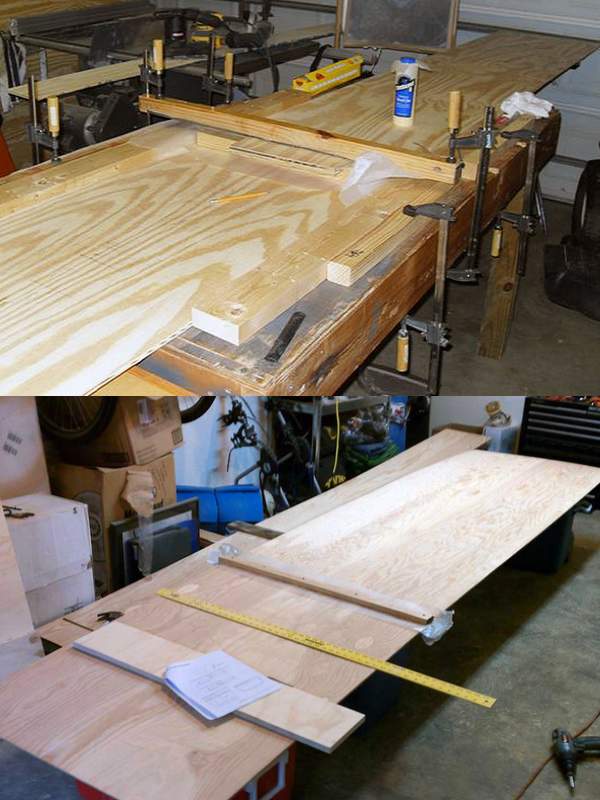

Musimy liczyć się z tym, że nie dostaniemy takiej długości płyt,

jaką będziemy potrzebować na łódkę, więc trzeba będzie je łączyć,

sposób łączenia musicie dobrać sami w zależności od materiału.

Miałem jechać dziś na ryby, ale pada deszcz więc bawię się z Internetem.

Jak ją zrobiliśmy?

https://www.youtube.com/watch?v=aibASnzgLh8

Próba stabilności łódki typu Jon Boat

https://www.youtube.com/watch?v=Sk8WANNXucQ

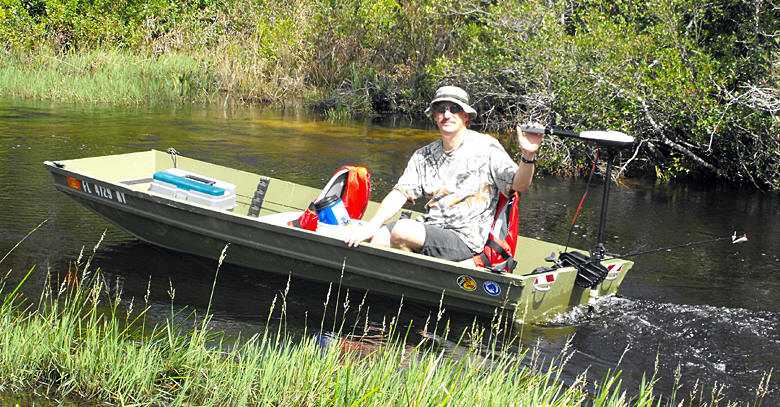

Jak to pływa pod silnikiem?

Zapomnieliśmy o najważniejszym.

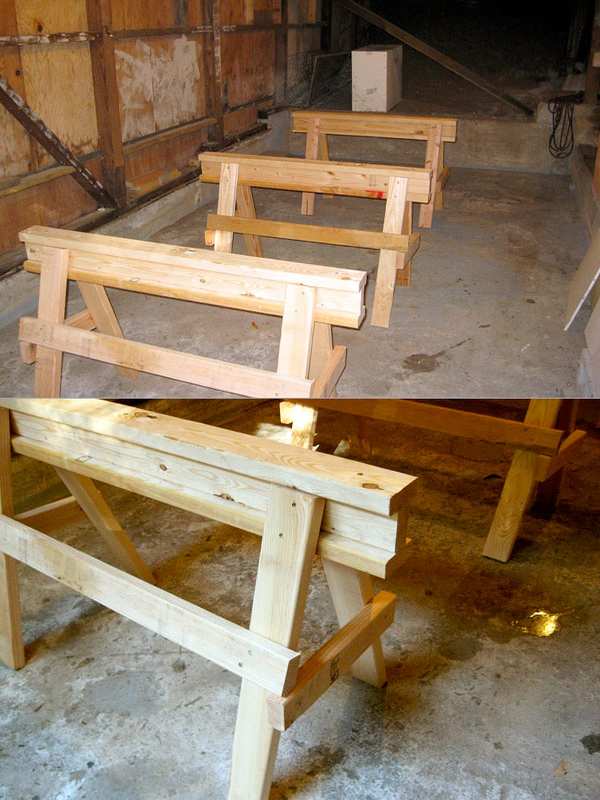

Po pierwsze, czy mamy gdzie zrobić taką łódkę (garaż, komórka odpowiedniej wielkości, lub nawet kawałek placu), czy mamy podstawowe narzędzia, (młotki, śrubokręty, piłę ręczną, wyrzynarkę i wiertarkę), wbrew pozorom będziemy potrzebować wiele różnych narzędzi, takich jak ściski, stojaki (tak zwane koziołki), lub odpowiedniej wielkości stół.

Jeśli tylko w połowie spełniamy takie warunki (z najważniejszym z miejscem) to śmiało możemy zaczynać.

Po drugie, powinniśmy ustalić wielkość łódki, policzyć ile i jakich materiałów potrzebujemy i ile będą kosztować + dorzucić do tej sumy parę złotych na nieprzewidziane lub pominięte koszty.

Czas zbudowania 12 stopowe łódki tupu Jon Boat to 2-3 weekendy (około 40-80 godzin).

No to zaczynamy, życzę powodzenia.

START

Niestety kolega Horn okazuje się zwykłym defetystom, celowa straszy cenom materiałów, bo chce nam wcisnąć swój wyrób.

Sprawdziłem arkusz sklejki wodoodpornej ponad 3 m2 o grubości 8-10 mm kosztuje poniżej 100 zł, na łódkę Jon boat o długości 3,6 m potrzebne są 3 arkusz.

Wybieram sklejkę.

Celowo zaniedbałem temat o budowie łódki JonBoat żeby sprawdzić zainteresowanie, no i lipa, nikogo to nie interesuje, bo poco się męczyć, kiedy można łódkę kupić za grosze. http://olx.pl/oferta/lodka-baczek-mala-lodka-wedkarska-do-wedkowania-i-wywozenia-zanety-CID767-ID8wPQR.html#d0b4aa57cb Albo jeszcze taniej; http://olx.pl/oferta/lodka-lodz-motorowka-zaglowka-wedkarska-rekreacyjna-kajak-340-140-CID767-ID6aYxz.html#d0b4aa57cb

Cisz jak ta, oznacz, że nikt niema zamiaru się chwalić jak buduje łódkę HornBoats ze sklejki.

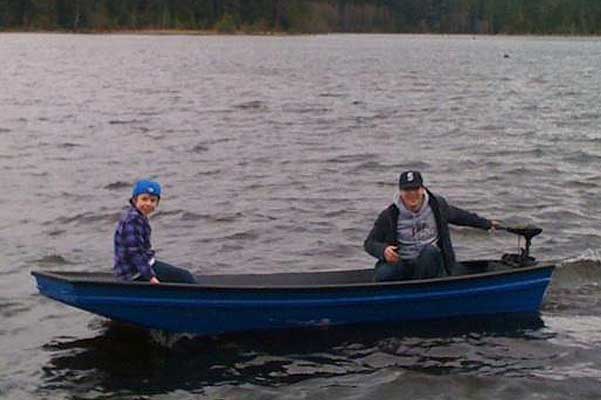

A tanio można zrobić takie cudo:

Łódka Horn 440

Witam. Przepraszam, że się wcinam w w/w temat. Od roku jestem emerytem i od tego czasu zafascynowało mnie wędkarstwo, nadmieniam, że w temacie łowienia ryb jestem na razie całkowitym dyletantem, ale szybko się uczę. Tyle o mnie. Postanowiłem zbudować łódke z sklejki metodą "szycia i klejenia", i tu muszę się pochwalić, że mam doświadczenie w stolarstwie, potrzebny sprzęt, oraz najważniejsze odpowiednie pomieszczenie do budowy łódki. Po przejżeniu wszystkich forów, zdecydowałem, że najbardziej odpowiadała by mi łódka o wymiarach: dł. 4m, szar: 1,5 - 1,6 m. wys burty: 0,5 m., dno minimalne V i ostry dziób. Mój problem polega na tym,że nie wiem jak wytrasować skosy dziobu, a n ie chcę tego robić metodą prób i błędów, aby nie popsuć sklejki. Jeżeli ktoś z kolegów miał by taką wiedzę, to bardzo byłbym wdzięczny za podżucenie mi szkicu z wymiarami. Pozdrawiam.

Po przejrzeniu wszystkich wędkarskich czy szkutniczych ? Wpisz w google " szkutnik amator" czy coś w tym stylu, coś znajdziesz napewno zanajdziesz, są chyba nawet gotowe plany z wymiarami, kiedyś szukałem i napewnno coś jest, powodzenia :)

Dzięki pakul1206 za podpowiedź, zabieram się do przeglądania proponowanych stron i myślę, że znajdę interesujący mnie temat. Pozdrawiam.
