Zbiornik Wodny Klimkówka
Lokalizacja

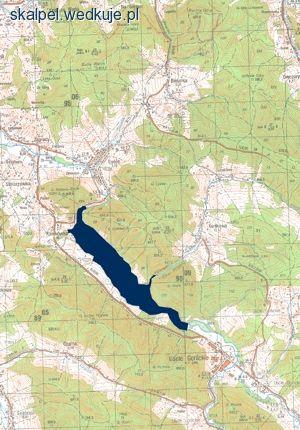

Zbiornik Wodny Klimkówka zlokalizowany jest na 54,4 km rzeki Ropy w miejscowości Klimkówka, w województwie małopolskim.

Eksploatacja
Zbiornik został oddany do eksploatacji w 1994 roku.

Zadania zbiornika
Do podstawowych zadań zbiornika należy:



wyrównanie przepływów niżówkowych na rzece Ropie dla zlikwidowania deficytów wody pitnej i przemysłowej w przekrojach miast Gorlice i Jasło,
obniżenie kulminacji fali powodziowej wzdłuż biegu rzeki Ropy,
wykorzystanie spadu dla celów energetycznych,
stworzenie warunków dla rekreacji i wypoczynku.


Zbiornik

Powierzchnia zlewni Ropy do przekroju zaporowego wynosi 210,0 km2.
Powierzchnia zalewu przy MaxPP wynosi 306 ha

Pojemność maksymalna - 42,59 mln m3
Pojemność powodziowa - 8,0 mln m3
Pojemność wyrównawcza - 32,43 mln m3
Pojemność martwa - 2,16 mln m3


Wielkości przepływów charakterystycznych w profilu zapory:
Przepływ powodziowy 10 letni (p=10 %) - 161 m3/s
Przepływ powodziowy 100 letni (p=1 %) - 315 m3/s
Przepływ powodziowy 1000 letni (p=0,1 %) - 470 m3/s
Przepływ nieszkodliwy - 70 m3/s


Zapora
Zapora ziemna, sypana z materiałów miejscowych z uszczelnieniem centralnym w postaci rdzenia glinianego usytuowanego nad galerią zastrzykowo-kontrolną i przesłoną cementacyjną jednorzędową. Długość zapory w koronie wynosi 210 m, wysokość korpusu 33 m. Skarpa odwodna o nachyleniu 1:2,5 ubezpieczona jest płytami betonowymi, skarpa odpowietrzna o nachyleniu 1:2,2 ubezpieczona jest trawą. Szerokość zapory w koronie wynosi 8,90 m.
Urządzenia przelewowo-upustowe
Spust denny o konstrukcji żelbetowej, składa się z dwóch przewodów o wymiarach 3,2 m x 3,2 m o długości 154 m z komorą wlotową chronioną kratami za wypadem wspólnym dla wypadu przelewu. Zamknięcia stanowią podwójne zasuwy stalowe o napędzie mechanicznym. Przy każdym przewodzie spustu znajdują się odgałęzienia w postaci rurociągu stalowego o średnicy 0,8 m przeznaczone do przepuszczania wody biologicznej.
Przelew powierzchniowy składa się z dwuprzęsłowego jazu żelbetowego o świetle 2 x 7,50 m zamykanego stalowymi klapami o wysokości 3,0 m z napędem mechanicznym oraz bystrza o szerokości 15 m i spadku podłużnym 40% zakończonego wypadem. Nad przelewem znajduje się ciąg komunikacyjny, na prawym przyczółku usytuowany jest budynek sterowni.
Przepustowość urządzeń przy MaxPP wynosi Q = 438 m3/s

Obwałowania cofkowe
W celu odsunięcia zalewu od zwartej zabudowy wsi Uście Gorlickie i ochrony terenów wykonano w końcowej części zbiornika wał cofkowy o długości 800 m. Wał o przekroju trapezowym ma wysokość 3-4 m a szerokość korony 3,0 m, nachylenie skarp 1:2.
