Platforma wędkarska - wykonanie podestu

Ilu z nas pragnie mieć sprzęt z najwyższej polki, niestety wysokie ceny przekreślają nasze szanse na posiadanie wymarzonego cacka, dziś przedstawie jak tanim kosztem sprawić sobie wyczynowy podest/platformę wędkarską .
Ceny takiego sprzętu wahają się od 400- 900 zl, jest to cena dość wysoka, jak za tak prosty sprzęt, cena wynika z zastosowania do budowy podestu profilu aluminiowego który jest bardzo drogi, ale nie oszukujmy się większość z tej ceny to logo markowego producenta na produkcie. Zaleta i to nie wątpliwa aluminiowej platformy jest jej waga, podest o wymiarach 90x70 wazy około 8 kg, razem z nogami, ale czy warto dać aż taka kwotę za sama wagę ??? Minusem jest wytrzymałość aluminium, dla użytkowników o większej masie sprzęt ten może być, mówiąc delikatnie za slaby, sam przed skonstruowaniem swojego podestu , rozglądałem się za czymś używanym ale fabrycznym, i po przejrzeniu kilku ofert stwierdzielem ze większość wytrzymuje max 100 kg, co niekiedy okazuje się zbyt mala wytrzymałością. Krok po kroku wyjaśnię jak wykonać podest, o znośnej wadze, wysokiej wytrzymalosci, praktycznie niezniszczalny , wymiar 90x60 cm :)

Skąd wziąć materiał ?

Platforma wędkarska podest wykonany jest z lekkiej stali, którą można odzyskać z starych ławek szkolnych, krzeseł, wykonanych z stalowych profili 2,5x2,5 cm , oraz krzeseł szkolnych o profilu 2x2 cm które przeznaczone są na nogi podestu :) Jeśli nie uda nam się załatwić czegoś podobnego zakupujemy w sklepie "metalowym" profile o podobnych wymiarach , nie jest to drogi materiał.


Co będzie potrzebne ?

2 profile metalowe 2,5 x 2,5 cm, o długości 90 cm
5 profili metalowych 2,5 x 2,5 cm o długości 55 cm
4 profile Metalowe 2,5x 2,5 cm o długości 12,5 cm
4 profile 2x2 cm , o długości 2x 30 cm , 2 x 50 cm (nogi)
Blacha o grubości 5 mm, wymiar 10cm x 10 cm, szt. 4 (podstawki nóg)
Blacha Ryflowana, lub do obróbek dekarskich o wymiarach 90 x 60 cm , grubość 2 lub 3 mm
Elektrody 2,5 , sztuk 20
Tarcza do szlifowania
Nity 4"" , szt 60
Śruby 8.8 , rozmiar 8 , szt. 8
"motylki" rozmiar 8 , szt. 8
Farba

spawarka, nitownica, szlifierka kątowa, Wiertarka. wiertło 4, wiertło 8 (do metalu)

Instrukcja Krok po kroku :)

Rysunek 1. przedstawia rzut górny stelażu platformy, najpierw przyspawujemy Do poprzeczek 90 cm , pierwsza i ostatnia poprzeczkę 55 cm, ułatwi to nam wspawanie następnych gdyż całość nie będzie się nam rozjeżdżać, kolejne poprzeczki, wspawujemy w równych odstępach należny pamiętać ze wszystkie poprzeczki powinny być wspawane możliwie jak najrówniej z zachowaniem kata 90"" , gdy mamy już gotowy szkielet zasadniczy przystępujemy do wspawania mocowania nóżek są to odcinki profili o wymiarach 12,5 cm ( rys 3. ) które wspawujemy pionowo, zostawiając "od góry i od dołu po 5 cm, wolne miejsce (5 cm ) bd przeznaczone na otwory na śruby mocujące nogi. Szkielet naszego podestu jest już gotowy, teraz należy
go zabezpieczyć farba, i poczekać aż wyschnie.

Gdy farba wyschnie przystępujemy do mocowania blachy na gore podestu. Blacha o wymiarach 90 x 60 powinna idealnie pasować na gore szkieletu , przykładamy ja na wierzch, po czym w każdym rogu wiercimy dziurę w blasze jak i zarówno w profilu, wkładamy nity i mocujemy nitownica , w ten sposób blacha nie bd się nam przesuwać kiedy bd wiercili kolejne otwory na nity, kolejne nity mocujemy co 5 cm , do kompletnego zamocowania blachy powinno ich wyjść ok 60-70 szt.

Teraz przystępujemy do konstrukcji nóg naszego podestu, ja wybrałem 2 długości nóg gdyż brzegi moich łowisk są praktycznie zawsze nie równe, dlatego tez 2 nogi są dłuższe aby był większy zakres regulacji. Nogi naszego podestu, Składają się z profili o wymiarach 2x2 cm (rys.4) i podstawek o wymiarach 10x10 cm z blachy o grubości 5mm . Odmierzamy środek Podstawki przykładamy profil i obspawujemy z każdej strony, musi to być wykonane dokładnie aby nogi były jak najstabilniejsze, następne nogi wykonujemy analogicznie. gotowe nogi malujemy i odstawiamy do wyschnięcia.

Przystępujemy do wiercenia otworów na śruby, wkładamy nogi w mocowania podestu, składamy nogę "do końca" tak aż podstawka oprze się o mocowanie nogi, wiercimy wiertlem nr. 8 otwór, w dolnym odcinku mocowania (wspomniane 5 cm, u dołu profilu mocowania nóg) zostawiając od dołu profilu 2,5 cm , analogicznie robimy na gorze mocowania, takim sposobem miedzy naszymi otworami powinien pozostać odstęp 5 cm, kolejne otwory wiercimy w takich samych odstępach, w ten sposób uzyskujemy zakres regulacji naszych nóg, co 5 cm. CZYNNOŚĆ POWTARZAMY ANALOGICZNIE Z KAŻDA NOGA . Po zamocowaniu nóg, i prawidłowym wywierceniu otworów, , podest postawiony na równej powierzchni nie powinien się bujać na boki.

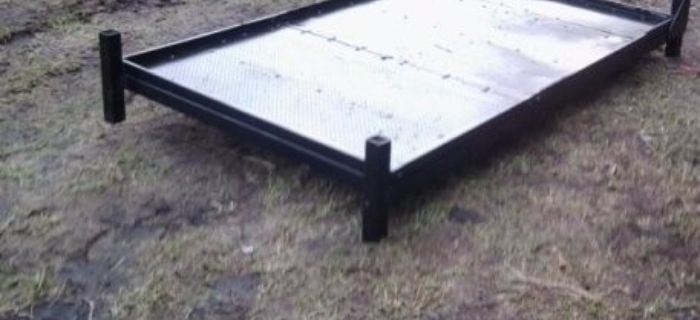

Nasz podest wędkarski jest gotowy, Szybki rozkładanie podestu zapewniają nam śruby mocujące z motylkami.

Mam nadzieje ze w ten prosty sposób, każdy będzie mógł sprawić sobie, taką platformę wędkarską , która zapewnia niebywałą wygodę nad woda, i dobra organizacje naszego stanowiska.

Parametry Platformy.

Wymiary 90 x 60 cm
Waga ok 9,5 kg
Wytrzymałość 150 kg
